3 июня 2025 года в Санкт-Петербурге на площадке многофункционального научно-технического центра, совмещающего в себе современные испытательные, исследовательские лаборатории и инжиниринговые центры - Интеллектуальной лаборатории цифровых сетей (ИЛЦС) АО «Россети управление имуществом» прошло 4-е заседание Рабочей группы по цифровой трансформации электроэнергетики Электроэнергетического Совета СНГ (РГ ЦТЭ), в основном посвященное вопросам эксплуатации и развитию линий электропередачи с использованием информационных технологий.
В мероприятии приняли участие представители профильных регуляторов, системообразующих организаций и центров компетенций Республики Азербайджан, Республики Беларусь, Республики Казахстан, Кыргызской Республики и Российской Федерации.
Заместитель начальника Департамента эффективности и контроллинга ИТ-процессов ПАО «Россети» Лавров Виктор Викторович представил цели и подходы, а также используемые инструменты в области Цифровой трансформации (ЦТ) и обеспечения технологической независимости в электроэнергетике.
На конец 2024 года средний уровень перехода ГК «Россети» на отечественное ПО составил 89,9%. Портфель Стратегии ЦТ ГК «Россети» включает проекты цифровой трансформации по следующим функциональным направлениям: оперативно-технологическое и ситуационное управление; эксплуатация и диагностика; проектирование, инвестиции и строительство; развитие сети, взаимодействие с потребителем; единая ИТ-архитектура с учетом требований импортозамещения; информационная безопасность и другие.
Ключевым инструментом реализации Стратегии ЦТ является Единая ИТ-архитектура ГК «Россети», представляющая из себя структуру типизированных требований от бизнес-процессов до ИТ-инфраструктуры, позволяющая накапливать знания и опыт, создавать прозрачные правила взаимодействия. Участники заседания проявили особый интерес к используемой в ГК «Россети» Системе моделирования единой корпоративной архитектуры (СМЕКА), вопрос планируется рассмотреть более подробно на следующих заседаниях.
Заместитель главного инженера - начальник отдела линий электропередачи РУП «Белэнергосетьпроект» Гук Максим Эрнестович рассказал о Технологии информационного моделирования и специфике построения информационных моделей (В1М) для линейных объектов в энергетике.
С помощью программных комплексов «САПР ЛЭП» и «F-TOWER» создается информационная модель ЛЭП высокого напряжения. Выполняется весь комплекс расчетов и проектных работ. Модуль информационной модели «Проектная модель», предоставленный эксплуатирующей организации и дооснащенный информацией во время экспертизы и строительства, является исходным для наполнения информацией модуля «Паспорт объекта» и комплектования полноценной информационной модели линии электропередачи.
«Паспорт объекта»: позволяет вносить изменения в модель ВЛ, возникающие при ее эксплуатации и ремонтах, тем самым поддерживая актуальную информацию по характеристикам и участкам ВЛ; содержит в себе справочник, который представляет собой базу данных по элементам, которые были использованы при создании модели ВЛ; графическое представление ВЛ (профиля, планы, координаты, детали).
Заместитель генерального директора – директор по науке АО «ВНИИР», д.т.н. Подшивалин Андрей Николаевич сделал доклад о Системотехнике защиты и автоматики линий электропередачи с использованием пространственно-временной обработки токов и напряжений. Ниже приведены выводы доклада:
Несмотря на значительные достижения, связанные с развитием алгоритмов и устройств релейной защиты и автоматики (РЗА) линий электропередачи (ЛЭП), продолжается поиск новых рациональных решений, призванных автоматизировать процессы функционирования и технического обслуживания электротехнического комплекса ЛЭП. Микропроцессорные и коммуникационные технологии последних десятилетий значительно расширили возможности совместной обработки информации, полученной от различных датчиков, установленных на ЛЭП. Система защиты и автоматики представляет собой сложный распределенный комплекс, включающий измерительные преобразователи, каналы связи, устройства РЗА, исполнительные устройства.
Представленные технические решения реализуют систему методов пространственно-временной обработки информации с достижением повышенных, а в отдельных случаях – экстремальных свойств РЗА в распознавании аварийных и анормальных режимов. Основные перспективы их применения при развитии системотехники РЗА видятся в следующих направлениях: повышение чувствительности и быстродействия устройств РЗА, расширение использования информационных признаков. Некоторые из актуальных задач, решаемых с применением разработанных методов:
- автоматика ликвидации асинхронного режима на основе многосторонних синхронизированных измерений токов и напряжений;
- активная высокочастотная диагностика линий путем множественных и многосторонних измерений с оценкой обледенения проводов;
- развитие пассивных волновых методов ОМП на основе односторонних и многосторонних измерений;
- реализация принципов нарастающей информационной базы в задачах защиты ЛЭП с абсолютной и относительной селективностью.
Обсуждены результаты применения методов в опытных и серийных устройствах на основе микропроцессорных терминалов серии ТОР 300 для решения задач определения места повреждения (ОМП). На длинных линиях МЭС Востока в России погрешность оценки удаленности повреждения при различных КЗ составила от 1,0 до 3,5 км (от 0,2% до 0,8% от длины ЛЭП), что существенно меньше значений, полученных средствами ОМП по параметрам аварийного режима. При использовании двухстороннего замера погрешность составила от 300 до 700 м.
Представлены результаты применения методов активного зондирования для целей диагностики и ОМП воздушных ЛЭП. В ЛЭП подается сигнал сложной формы, особенностью которого является высокая разрешающая способность по времени, а значит, и по координате оценки. Зондированием определяют величину отражения от каждой точки ЛЭП с построением рефлектограммы. Дополнительная обработка сигналов повысила чувствительность к повреждениям на 10 дБ и более. При зондировании воздушной ЛЭП 35 кВ с изолированной нейтралью в осенне-зимний период дистанционно выявлены опасные гололедно-изморозевые отложения (ГИО) на фазных проводах ЛЭП. Учет данных о температуре в районе линии электропередачи дополнительно повысил точность оценки толщины стенки гололеда.
Заместитель генерального директора ОАО «КЭРЦ» Аргымбаев Бекжан Мурзабекович рассказал о деятельности ОАО «Кыргызский Энергетический Расчетный Центр» (КЭРЦ).
Деятельность КЭРЦ осуществляется по следующим направлениям:
В качестве основного инструмента информационного обеспечения КЭРЦ, используется система управления энергоданными (в международной квалификации), которая называется – Metering Data Management System (далее МДМ-система). Система МДМ имеет возможность интегрироваться с существующими и будущими АСКУЭ и ИТ-системами участников рынка электроэнергии в соответствии со стандартами Международной электротехнической комиссии (МЭК), обеспечив тем самым КЭРЦ лучшими инструментами для современного и эффективного управления учетом электроэнергии по энергосистеме КР.
Концепцию цифровых решений для мониторинга ЛЭП представил директор группы компаний «Антракс» Кучерявенков Андрей Анатольевич.
В своем докладе он привел причины увеличенной повреждаемости ВЛ, среди которых большой срок службы, ухудшение метеоусловий, большая протяжённость линий, нехватка персонала, а также недостатки традиционных способов контроля: человеческий фактор, длительность процедуры, финансовые потери и травмоопасность.
Альтернативой традиционным способам контроля может стать использование БПЛА, оснащённых многофункциональными приборами контроля ВЛ сдатчиками электрических (ток, напряжение) и механических (угол, скорость, ускорение) величин.
Также в докладе была представлена система поиска повреждений ВЛ на основе искусственного интеллекта. Использование системы на энергообъектах позволяет осуществлять автоматизированный осмотр ЛЭП, прогнозировать аварии, выявляя потенциально опасные участки ВЛ, точно определять место и вид повреждения, а таже также планировать техническое обслуживание.
Руководитель ИЛЦС Петров Антон Владимирович провел экскурсию для участников заседания по испытательным полигонам и лабораториям.
Полигон ИЛЦС включает в себя высокоавтоматизированную ПС 110/35/10 кВ построенную по 3-й архитектуре с оптическим трансформаторами тока и электрическую сеть 35/10/0,4 кВ для модели
рования различных схем электроснабжения и электрических процессов.
Центр инновационной энергетики проводит испытания систем распределенной генерации, возобновляемых источников энергии, моделирование работы просьюмеров, испытания электрозарядной инфраструктуры и исследование ее влияние на электрические сети. Центр проводит испытания систем накопления электрической энергии (СНЭЭ).

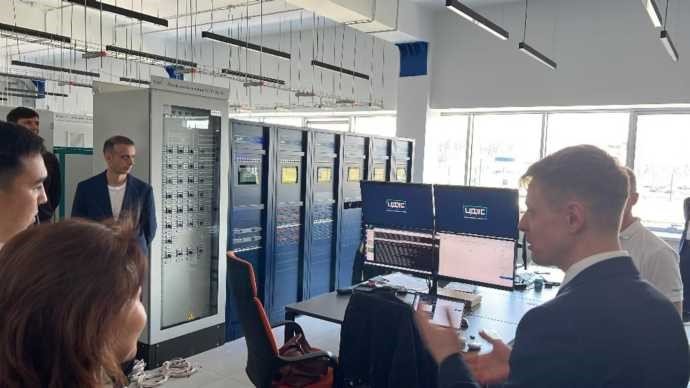

Центр комплексных испытаний проводит испытания любого вторичного оборудования как в условиях лаборатории, так и на реальном энергообъекте собственного полигона под номинальным напряжением 0,4-35 кВ.
В центре установлен цифровой двойник энергетической системы (ЦДЭС), который позволяет проводить моделирование процессов в электроэнергетических системах напряжением от 0,4 кВ. Центр проводит функциональные испытания РЗА и тестирование оборудования на соответствие требованиям МЭК 61850.
Центр информационной безопасности проводит оценку соответствия программных и программно-аппаратных средств требованиям по информационной безопасности в форме испытаний в соответствии с Приказом ФСТЭК от 25.12.2017 №239 «Об утверждении Требований по обеспечению безопасности значимых объектов критической информационной инфраструктуры Российской Федерации».
Центр обработки данных беспилотных систем в соответствии с приказом ПАО «Россети» от 16.12.2024 № 587 является технологическим центром по направлению: «Автоматизация обработки данных мониторинга электросетевых объектов, получаемых с применением воздушных судов, роботизированных комплексов».
Также участники заседания посетили Лабораторию испытаний электромагнитной совместимости (ЭМС) и Лабораторию климатических и механических испытаний, которая проводит испытания при температурах от -70С до +180С и влажности до 98%.
В завершении программы заседания участники 4-го заседания РГ ЦТЭ посетили подстанцию 110 кВ «Морская», построенную по 3-му типу архитектуры цифровой подстанции, по дороге к ней смогли полюбоваться удивительным летним прибрежным пейзажем Северной столицы России.
ПС «Морская» - высокоавтоматизированная подстанция, обеспечивающая электроэнергией намывные территории в Василеостровском районе Санкт-Петербурга, полностью построенная на российском оборудовании.
Исполнительный комитет Электроэнергетического Совета СНГ благодарит руководство и специалистов ПАО «Россети», ПАО «Россети Ленэнерго» и ИЛЦС за поддержку мероприятия, теплый прием и гостеприимство. Отдельное спасибо коллективу ПС 110 кВ «Морская» за познавательную экскурсию и ответы на непростые вопросы.
